产品概述
我公司根据多年来在各个工程案例运行经验和各用户反馈意见，结合多年的生产经验，不断更新完善，开发设计出一套改进型重力式无阀过滤器。
我公司开发的钢制式无阀过滤器采用重力配水过滤、虹吸反冲洗等原理，进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，可采用沥青砂柔性基础。

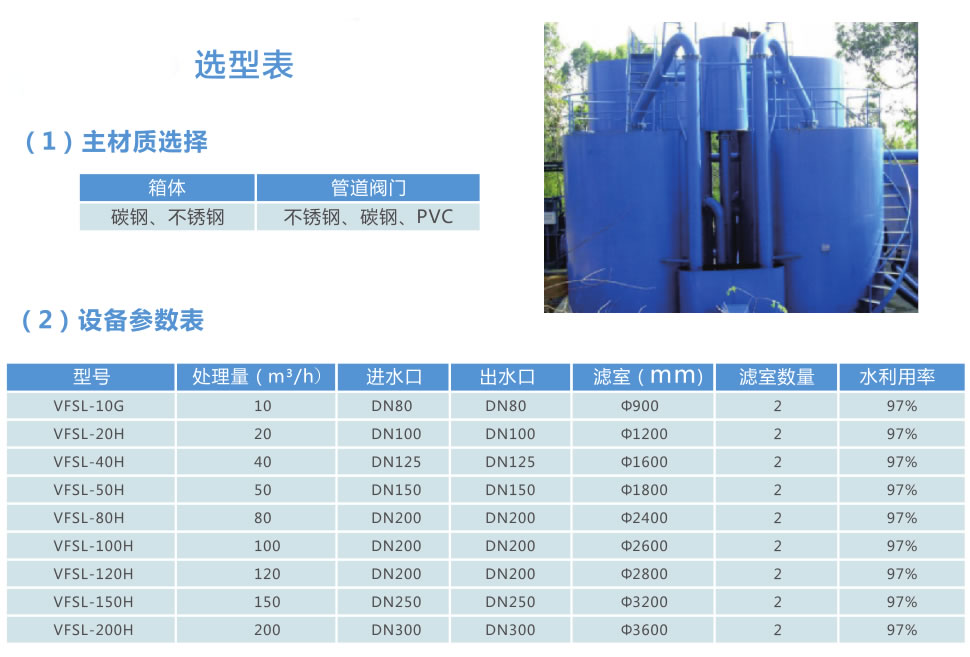

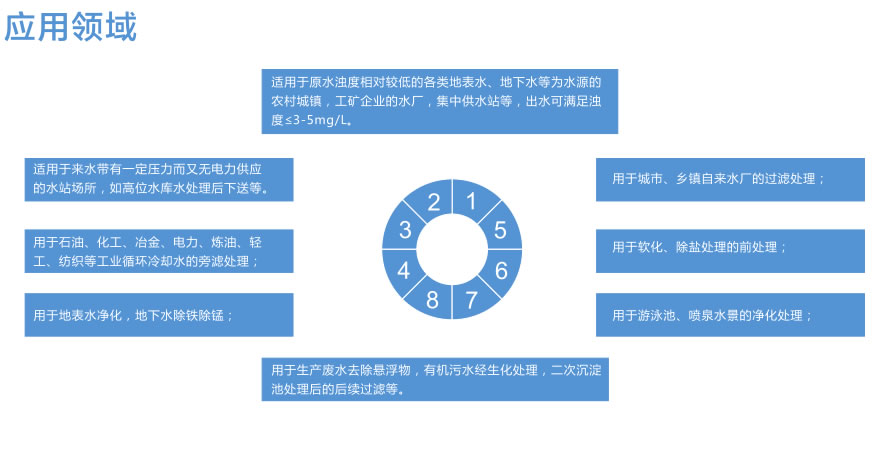

该滤器的更新完善，具备了更宽广的处理能力和适用范围，常用的有每小时处理5T、10T、20T、40T、50T、80T、100T、120T、150T、200T等八个规格，另外可根据用户不同要求设计制造其他规格或单罐式重力式无阀过滤器，同时可满足大型循环冷却水系统旁滤处理要求，广泛应用于
饮用、石油、化工、冶金、电力、炼油、纺织等工业域和给水等民用域。

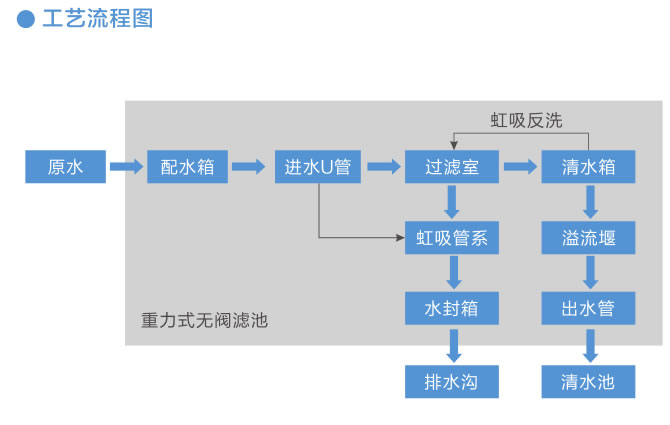

工艺原理

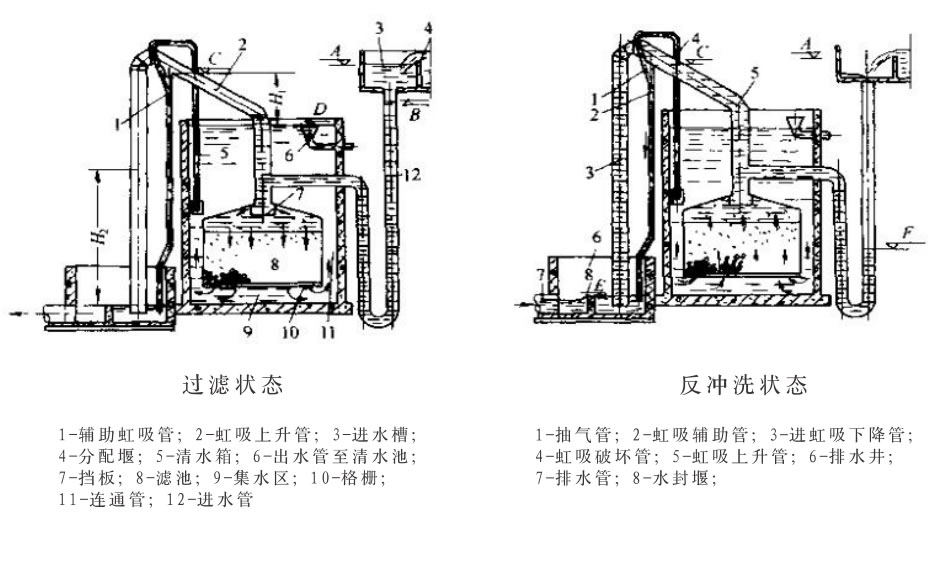

来水(上级出水或待处理水)经分配水箱进入进滤器，自上而下地过滤，当滤后水通过水帽到达并充满集水区后，开始经由连通管进入清水箱，清水箱也称冲洗水箱，当清水箱水满后由溢流管道外送。由于滤层不断截留进水中的悬浮物，滤层的水头损失逐渐增加，使得虹吸上升管中的水位上升。当水位上升进入虹吸辅助管口时，水自该管开始下落，下落工程中，由于水力作用通过抽气管将虹吸下降管内的空气带走，形成真空(负压)。当负压到达设计值时，便发生虹吸现象，此时水箱中的水自下而上地反洗使滤料得以“再生”。由于连续不断反洗滤层，清水箱中水位下降至破坏斗时，虹吸作用被破坏，反洗结束，过滤装置叉重新开始工作。无阀滤池的冲洗是全自动的，有时因管理上的需要，在滤池水头损失还没有达到大时就需要冲洗，为此设有强制冲洗器，强制；中洗器利用压力水造成辅助管内产生负压，通过抽气管的作用形成虹吸。

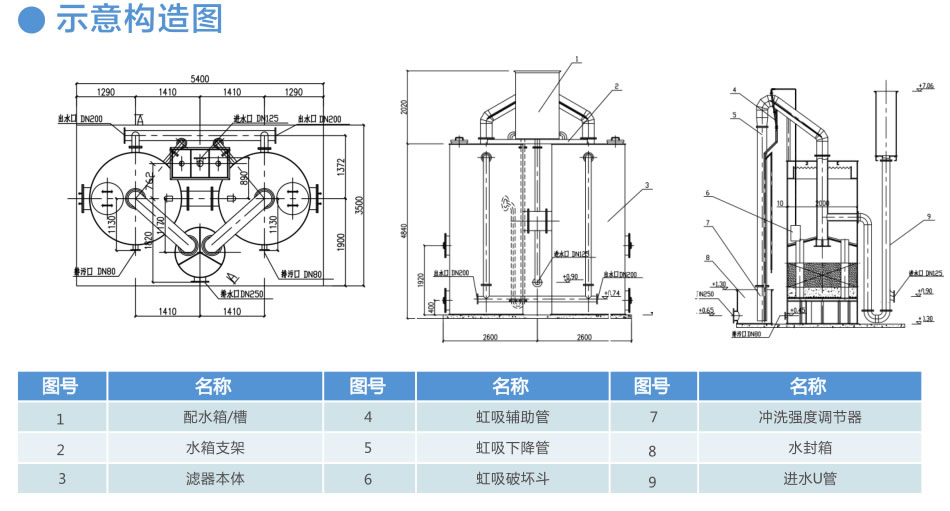

重力式无阀滤池由分配水槽、进水管、过滤室、集水区、连通管、冲洗水箱、溢流槽、虹吸上升管、虹吸下降管、虹吸辅助管、抽气管、排水水封箱、虹吸破坏管、虹吸破坏斗、强制虹吸装置、强制破坏装置等组件构成，是集水力学、结构学、空气动力学为一体的净化水装置。
设备优势
1.本装置是国内早不用阀门和控制仪表，巧妙地利用虹吸原理实现自动运行的无阀过滤装置，相比其他过滤设备，具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。
2.设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体，结构紧凑，用户只需要按要求做好设备基础和接通进出水管后，即可投入运行。
3.设备由碳钢制造(或根据用户要求)，防腐严格，加工精度高，安装方便。新颖独创的集水系统及省的集水水头，使集水更为均匀有效，不仅提高了体积利用系数，而且其集水水头极小。
4.净水系统自动化，既保证了净水系统的高效过滤，又能自动反冲．而且节省大量基建投资及日常运行、维修、保养费用。
5.设备自耗水率低，约在3％左右，对节省宝贵的水资源起着积极作用。
6.占地面积小，与一般净水构筑物相比．可节省占地面50％以上，室内外均可安置。
7.便于扩建、改造、搬迁，或移地再用。
8.基建工期短，为常规的澄清过滤设施施工周期的四分之一。
操作规程
1、无阀过滤器初次运转(或检修后初次运行)，一步开启进水阀门，冲洗水箱水满，出水管开始出水时，关进水阀，等待几分钟，待滤料及集水区的空气排除后，再开启进水阀投入运转。
2、二步对无阀过滤器每组2台先后进行强制反冲，即开启虹吸辅助管压力水管，使之发生虹吸作用。这一步的目的是使新装滤料的碎屑通过虹吸冲洗干净，同时检验吸辅助装置是否漏气，通过上述二步后，无阀过滤器即可正常运行。
3、运转一段时间后(例如几个月甚至一年)，如发现无阀过滤器自动反冲次数增多．可采用手动强制反冲，直至好转。原因是可能滤料表层污物积聚所致，应考虑检查滤料。短期检修可打开入孔铲去表层变色石英砂滤料，更换一层新的石英砂，铲下的石英砂用水冲洗(或自然雨淋洗)，洗净后的石英砂可再次使用。更换新的石英砂，填装后按一步、二步方法强制反洗及投运。
4、定期排污以免集水区(即滤板以下区域)污物积聚；冲洗水箱定期进行清洗(以免影响水质)，通过集水区排污。
5、反冲时间长短可通过调整虹吸破坏斗高度来控制，虹吸破坏斗位于冲洗水箱内(打开顶部人孔即可看到)，破坏斗往上调，反冲水箱有效水位减少，虹吸时间就短，反之则长。
6、无阀过滤器操作简单．熟知原理后．就能更好运行和分析故障。
