地埋式雨水回收利用设备工艺流程

雨水回收利用设备系统工艺流程

　　雨水回收利用设备的作用是收集屋面、路面的雨水，经过设备处理达标后回收利用，达到帮助业主减少使用自来水水量的目的，该雨水设备处理的回收水也符合国家节能环保的要求。
　　主要工作过程：雨水经过管网收集后，经过弃流井，将初期较脏的部分弃流至城市污水管网，以减少设备处理压力，保证出水水质。
　　弃流后的雨水进入调蓄池，调蓄池的作用是在降雨时将雨水进行储存，无雨时保持系统在一定时间内持续运作；将短期的、不定量的雨水转变为有一定周期和水量的水。处理设备采用侧向流中间进水斜板沉淀的工艺，出水稳定可靠，处理达到《城市杂用水》中的回用水标准。达标后的水进入清水池，方便业主回用。回用水通过高压泵或变频泵提升至业主回用管网即可。
　　◆设计依据
　　◇雨水处理回用地区雨水收集与利用主要技术指标
　　◇《建筑给水排水设计规范》（GB50015——2009）
　　◇《建筑与小区雨水利用工程技术规范》（GB50400——2006）
　　◇《塑料排水检查井应用技术规程》（DGJ/T—25-2010）
　　◇《室外排水设计规范》（GB50014-2006）
　　◇《给水排水管道工程及验收规范》（GB/50268-2008）
　　◇《绿色建筑评价标准》（GB/50378-2006）
　　◆设计范围
　　项目范围内可收集的雨水，经处理后用于绿化灌溉、道路冲洗、生活用水、施工用水等，在雨量不充足的情况下，考虑采用市政自来水补水。
　　◆设备概况
　　雨水回收利用设备系统75立方米φ3000×10000雨水蓄水罐1套（玻璃钢）、75立方米φ3000×10000清水罐1套（玻璃钢）、75立方米φ3000×9000一体化处理罐1套（玻璃钢）、2.2KW风机一台、3KW稳压泵一台、
　　电控箱一套、φ800×2800格珊弃流井一套（玻璃钢）等，地埋设备不占空间。有效容积220*0.75=165立方米，按每平方米2.4Kg计，绿化面积为165000/2.4=68750平方米，按每次使用1500平米绿化，可使用4.5次。

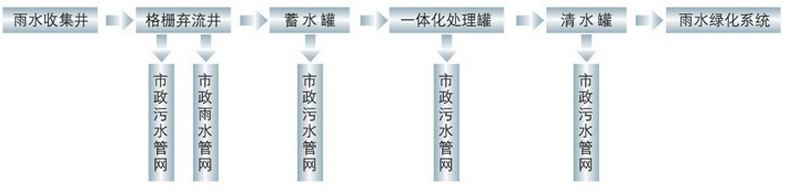

雨水回收利用设备系统工艺流程

　　◆设计主要技术参数
　　雨水回收利用设备系统降雨设计重现期按1年计算：
　　◇根据《建筑与小区雨水利用工程技术规范》（GB50400-2006），雨水收集利用工程的降雨设计重现期一般按1-2年计。
　　◇雨水径流总量的计算公式如下：W=10ψchyF
　　式中：W——雨水设计径流总量（立方米）；
　　　　　ψc——雨量径流系数，径流时取0.9；
　　　　　Hy——设计降水厚度（mm）;
　　　　　F——汇水面积（h立方米）
　　◆地埋式雨水收集罐体技术要求
　　地埋式75立方米φ3000×10000雨水蓄水罐（玻璃钢）、75立方米φ3000×10000清水罐（玻璃钢）、75立方米φ3000×9000一体化处理罐（玻璃钢）、φ800×2800格珊弃流井（玻璃钢），通过设备与外界土壤隔离开，埋设在绿化草坪下的设备，采用回填细砂水压实后至罐顶，覆土及绿化土700mm厚；埋设在路面下的设备，设备四周设置砖混结构承重墙，承重墙和设备间回填细砂水压实后，上部现浇300mm厚双层双向C30钢筋混凝土；保证整个系统的完整性和稳定性。

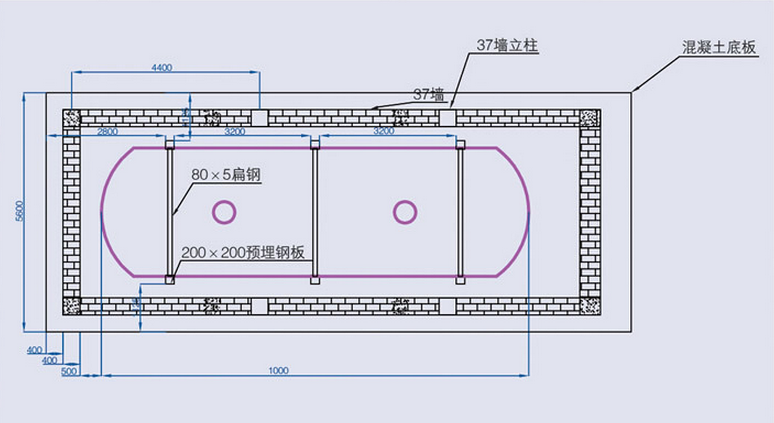

上图适用于道路及场地下地埋设备

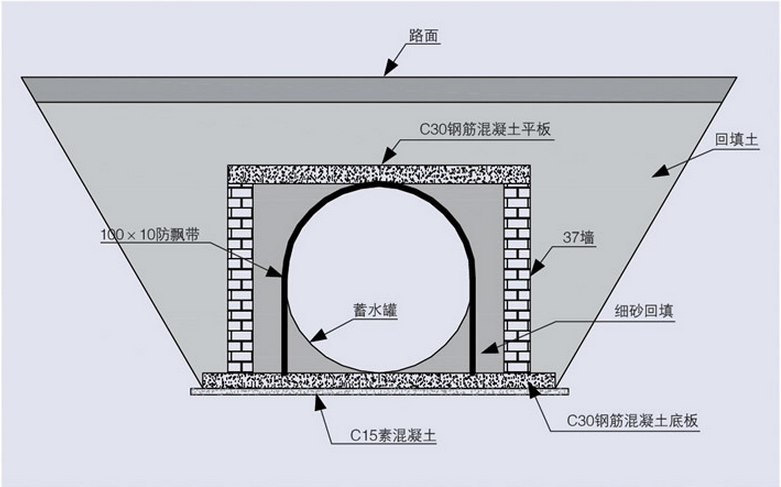

上图适用于道路及场地下地埋设备

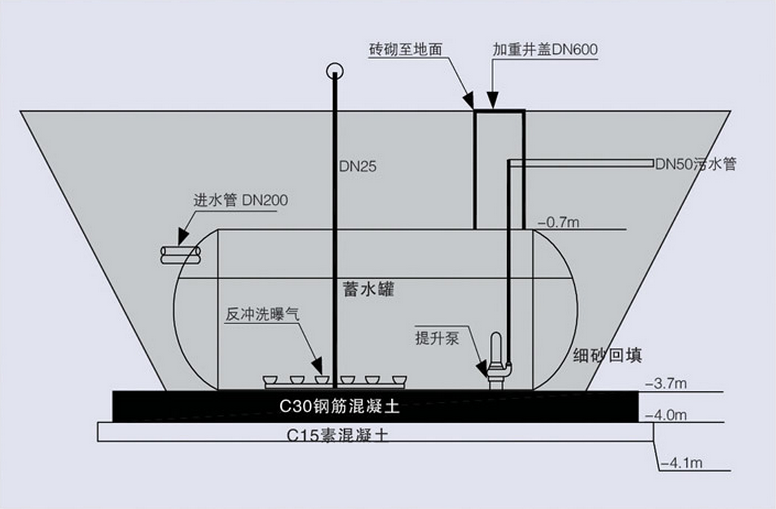

上图适用于绿化草坪下地埋设备

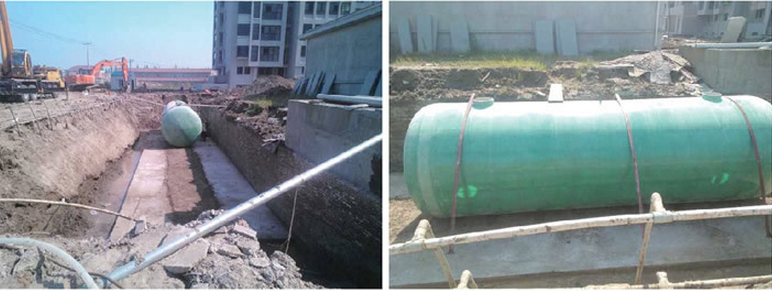

地埋式雨水回收利用设备系统施工现场

　　◆设计原则
　　◇在经济可行的前提下，充分挖掘利用雨水。方案一是利用屋面及路面雨水连接排水管道，至雨水收集井经格栅弃流井，进入雨水处理回用系统。
　　◇雨水回收利用设备系统装置要充分利用在室外地下空间，不占用建筑容积率面积；雨水收集过程主要部件：管道系统、功能单元（流量控制系统单元、沉淀过滤系统单元和检查井等）和地埋式雨水收集罐，部件必须应尽量选用抗腐较强并能循环使用的环保非金属材料，如：玻璃钢材质；为保障系统长期运行的安全无泄漏，采用粘接连接的管道、功能单元和地埋式雨水收集罐应该选用　同一厂家生产的优质成品，尽量避免不同厂家产品混用。产品应取得国内或国际相关权威机构认证。
　　◇在雨水收集整个过程中尽可能减少设置用电设备或者阀门等装置。只靠雨水自身重力流来完成雨水弃流、过滤、沉淀分离等功能过程，运行无能耗以达到节能的目的。
　　◇雨水系统日常的维修和维护简单、方便、安全；在长期运行过程中必须经济、安全、可靠。
　　◇雨水收集和利用系统必须设备通气系统，以保证内外压力平衡；可采用回用口及排污口兼作通气作用。通气管道直径不小于50mm。
　　◇雨水管理系统力求投资省，运行费用低，充分结合景观设计，通过结合景观设计，通过对雨水的利用起到节水、水资源保护、减轻城市雨洪的负荷、改善城市生态环境的目的。
　　◇减少对建筑规划及建筑设计的影响。
　　◇考虑与中水系统的联动性，优先利用雨水，降低运行成本。
　　◆选材
　　◇连接管材：规格尺寸：DN600/500/200/50　材质：PVC
　　◇组合窑井：规格尺寸：DN800/600/500 材质：砖砌
　　◆雨水回用流程

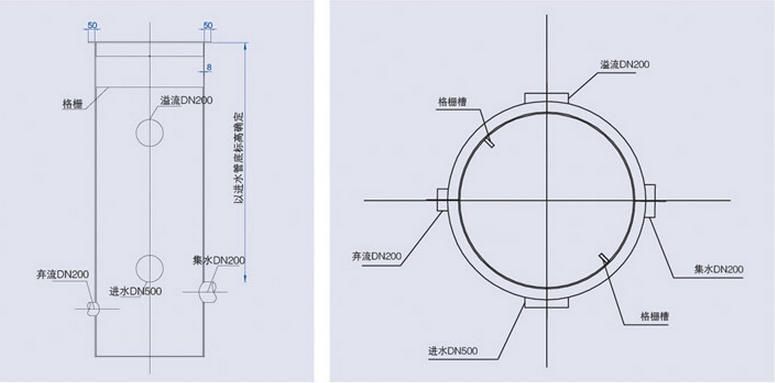

　　◆弃流、沉淀、过滤系统单元
　　设计中选用雨水弃流、沉淀、过滤装置一体井，其优点：同时具有沉淀、弃流、收集雨水功能。

　　◆系统安装及后期维护
　　水处理设备的安装应按照工艺要求进行，其噪声应符合现行国家标准《民用建筑隔声设计规范》GBJ118的规定。
　　◆电气控制
　　◇采用自动控制，动态雨量，弃流量。
　　◇清水罐内安装两台提升泵（一备一用），采用液位控制。
　　◇蓄水罐、一体化处理罐、清水罐，分别安装污泥提升泵一台，定期使用反冲洗装置，通过污泥提升泵清除污泥，采用手动启泵。
　　◇电控柜运行状态使用液位控制器自动启停泵。
　　◇电气控制柜设置在设备房内，设备房根据现场环境确定位置。
　　◇雨水回收利用设备系统采用中小型用电设备，符合绿色低碳要求。
