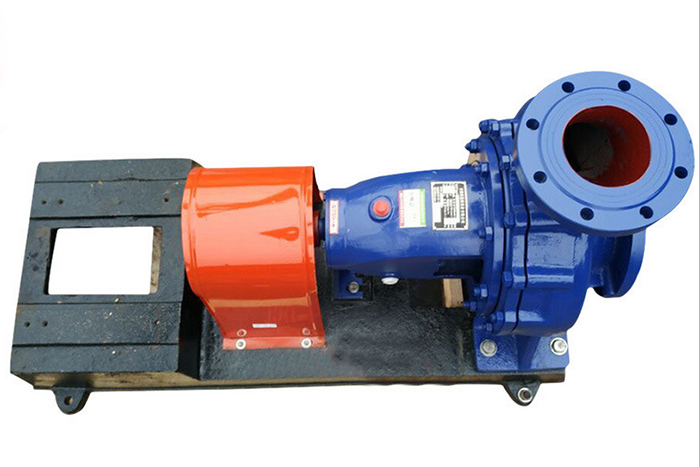

水泵
设备参数:
名称:水泵
型号:zl-sb001
材质:耐磨合金
性能:耐磨
用途:污水泵、杂质泵
驱动方式:电动
输送介质:污水泵、杂质泵
泵轴位置:卧式
叶轮结构:封闭式叶轮
叶轮吸入方式:单吸式
流量:1648(m3/h)
叶轮数目:1
扬程:73.6(m)
汽蚀余量:5.7(m)
吸入口径:350(mm)
排出口径:300(mm)
结构原理:喷射泵
级数:单级
重量:5000(kg)
电压:380(V)
功率:500(kw)
规格:300ZJ-I-A90
水泵
本泵在水力设计、结构设计以及所用耐磨材料上,综合应用了国内外同类产品的优点并加以创新,具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点。
结构特征:
本泵主要由叶轮、涡壳、后护板、轴套、支架、支撑板、轴、轴承、轴承体等零件组成。叶轮、涡壳、后护板的材质为高铬合金铸铁,叶轮与轴采用螺纹联接,涡壳、支架、轴承体用螺栓联接,泵轴与电机可采用联轴器直联传动或皮带传动,轴承采用油脂润滑,为无轴封泵。
泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。泵的出水口位置可按45°间隔旋转八个不同的角度安装使用。
泵壳为双层壳体结构。外层为金属泵壳(前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括涡壳、前护板、后护板),或用橡胶制作(包括前涡壳、后涡壳)。
叶轮材质为高铬合金铸铁,由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片,通常有3-6枚。背叶片分布在前盖板和后盖板的外侧,通常为8枚。叶轮与轴为螺纹联结。
轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式。
副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成。
填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成。
机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成。
托架部分有水平中开式和筒式两种结构。
