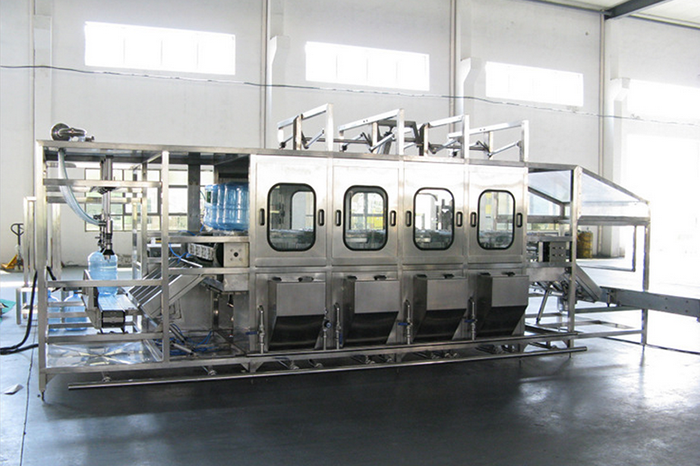

桶装水生产线zl-tzs002

桶装水生产线

　　设备基本配置：
　　名称：桶装水生产线
　　型号：zl-tzs002
　　功率　17（kw）
　　外形尺寸　1800*6800*1800
　　灌装头数　4
　　适用瓶高　350-500（mm）
　　适用瓶径　40-50（mm）
　　包装类型　桶
　　工作原理　常压
　　适用对象　矿泉水、纯净水
　　适用行业　食品

　　整体采用不锈钢板，激光切割，一次加工成形。

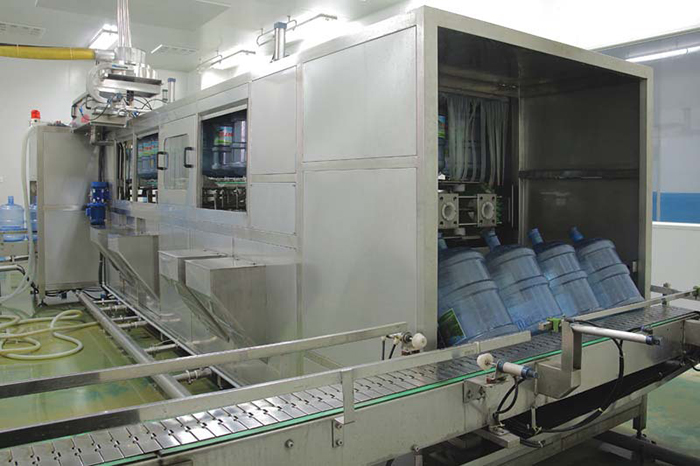

　　洗桶主传送链的轨道：采用优质标准304不锈钢链。链条下装有聚四氟垫条，磨损小，窜水小，安装高速方便，使用寿命长。传动动力采用气推动棘轮结构。气缸动作一个来回，洗桶链带动五加仑桶走一个工位，准确无误，运转平稳。洗桶传送链板采用激光切割，强度高。五加仑桶的定位准确，
　　洗桶方式按需方提供的洗桶要求，主链气缸设计合理，提升平稳、协调，维修与调节方便。内洗为压力内冲洗，喷洗均匀，桶内壁均为带压力水喷洗，各喷嘴处检测水压压力在0.25MPa以上；外喷洗每道工序1道。冲洗管道上安装有压力表，观察冲洗压力。
　　循环水箱：可移动式，可以单独对每个水箱移出来进行清洗；并配可视液位管、低液位保护检测；所有水箱必须是凹底、配排污阀，排水方便；各水箱均设有加液斗，并配有双层(一层400目、二层100目)滤网，工作时可清洗或更换；滤网既过滤循环水，又过滤所加液体；每个水箱都有手动不锈钢补充进水系统；冲瓶水管采用可拆卸结构。
　　碱液水箱和药洗水箱：采用2.5mm厚304L不锈钢。碱液水箱配有电加热器，采用保温棉确保加热温度可达80℃，并配有温控装置，可直接调整控制、显示加热水箱温度（配金属温度计）；碱洗机、消毒机顶部设有斗形抽气装置及抽气90º不锈钢弯管，并抽出水蒸气，并保证设备中的正常气流方向；风口位置及直径大小适宜，以确保热碱蒸汽及消毒液气味的抽取效果；（注：要考虑当地气温，设计足够的加热元件）。根据需方使用的流量数据及工艺要求设计碱液及消毒液水箱体积，更有利于需方节约能源及药水损耗，降低运行管理费用。
　　冲洗水泵：采用德国威乐水泵。每台冲洗水泵配有气控换向三通阀，自动控制洗桶时间，确保水泵不频繁启动，也不使泵产生零流量的高压，从而提高水泵的使用条件，提高水泵使用寿命。与循环水箱之间加装蝶阀，便于维修；
　　洗桶机内部：每道洗桶工序侧面配有照明灯管，以便观察洗桶效果；并配有吹气装置，吹掉五加仑桶底积水，减少窜水。另外，每道工序间设有双层透明水帘，至使窜水问题基本解决。
　　洗桶工艺：9工位(可按需方要求设计洗桶工位)： 1道滴干→2道45℃-65℃热碱水→1道回流  水洗→2道消毒液洗→2道成品水→1道滴干。
　　洗桶机出桶方式：水平出桶。出桶时，冲洗干净的桶水平落在翻桶架上，然后翻转成竖立，再将桶推出，保证推瓶过程中无滴水滴入瓶中，洗桶机落桶处配有紫外线杀菌灯管，进一步确保洗过空桶的无菌环境。
　　灌装/封盖
　　 灌装阀结构：灌装阀为我公司独立创新设计，采用304L材质，不锈钢精铸件加工，无死角镜面处理。设有密封用格莱圈及导向环，避免金属间磨擦，使用稳定可靠。气缸轨道灌装方式，灌装阀上下动作准确、可靠，不误动作，该机构采取机械控制，维护成本低且方便，运行稳定。更换各密封件应方便、简单、快捷。
　　灌装原理：采用二次灌装完成。灌装阀为新式灌装阀，在灌装过程中，当检测开关检测有桶时，翻板气缸向上动作，同时打进水气动阀，灌装气缸向下动作，打开灌装阀开始灌装；当灌装时间信号输入到PLC，灌装进水阀关闭，小流量继续补充灌装两秒，灌装完毕后，灌装气缸向上动作，灌装阀自动关闭；然后输送链启动，五加仑桶由输送链送至封盖。由时间继电器的控制，达到液位准确，不喷水，不浪费成品水，不涨瓶的优灌装效果
　　灌装参数：灌装利用率≥90%，盖损≤1%，灌装容量达到标准（在规定范围内）正负差5mm，液位无明显差异。
　　理盖装置：设有贮盖箱、旋转式理盖器。
　　压盖方式：采用气缸式压盖。确保盖的密封性；
　　现场操作：灌装机旁安装有现场操作屏，实现就地控制，显示灌装线工作状态，并具有单独手动控制的功能；当出现故障时，能显示故障（如电机、液位等）及故障原因，并有声光报警，同时系统视报警程度选择性关闭，以大化保护设备安全。

　　注：矿泉水设备、桶装水生产线、瓶装水生产线和袋装水生产线同属于纯净水设备，为河南中蓝水处理工程有限公司出品，质量保证，技术先进，信誉良好。
