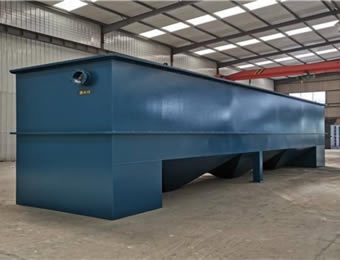

P系列一体化净水器是采用传统的絮凝、沉淀、过滤、反冲洗等工艺净化水质，将絮凝、沉淀、排泥、过滤、反冲洗等工序集于一体，可实现无人值守，系统自动化操作，是实现净水自动化管理的重要单元。一体化净水器包含自动加药装置、絮凝区、斜管沉淀区及快滤池，同时配套反洗泵，可实现自动反冲洗，组成一个具有全套功能的净水站。本系列一体化净水器处理水量为5，10，20，40，50，80，100，120，150，200吨/小时等不同型号(特殊规格及要求可另行设计制造)。

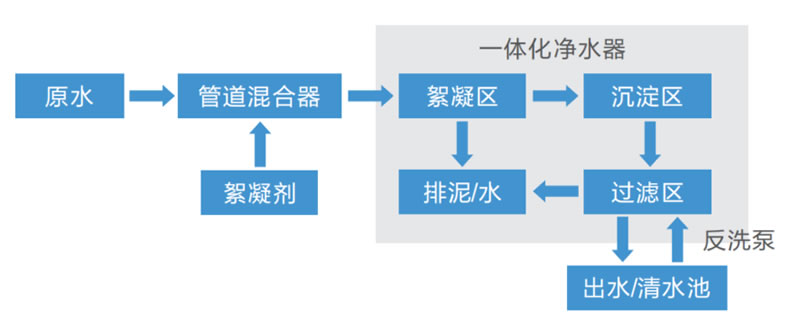

工艺流程图

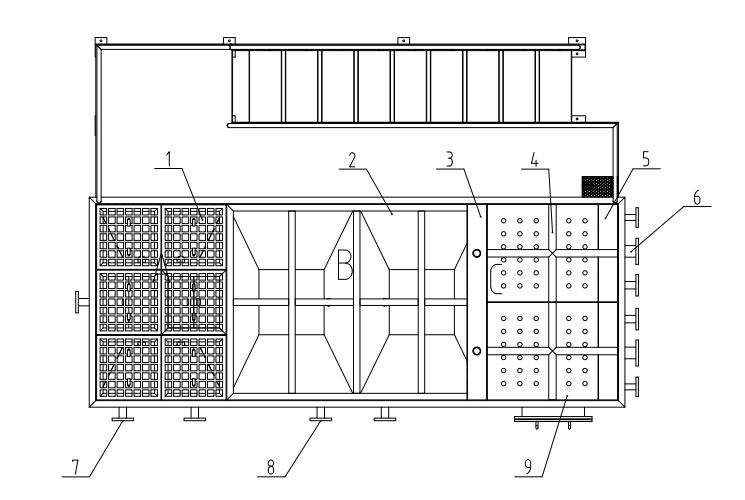

示意构造图
| 图号 | 名称 | 图号 | 名称 | 图号 | 名称 |
| A | 絮凝区 | B | 沉淀区 | C | 过滤区 |
| 1 | 絮凝区泥斗 | 2 | 沉淀区泥斗 | 3 | 沉淀区配水渠 |
| 4 | 过滤区布水管 | 5 | 过滤区布水渠 | 6 | 清水管 |
| 7 | 絮凝区排泥管 | 8 | 沉淀区排泥管 | 9 | 滤室挡板 |
技术参数
| 处理水量 | 5-200m3/h |
| 进水浊度 | ≤1000mg/L |
| 出水浊度 | ≤3mg/L |
| 沉淀区设计表面负荷 | 7～8m3/h·m2 |
| 过滤区设计滤速 | 8～10m/h |
| 滤池冲洗强度 | 14～16L/m2·s |
| 冲洗历时 | 4～5min（可调） |
| 总停留时间 | 40～50min |
| 进水压力 | ≥0.07MPa |
| 滤料粒径及厚度 | 800mm |
对比分析
| 工艺 | 全自动一体化净水设备工艺 | 传统土建构筑物工艺 |
| 抗冲负荷 | 进水浊度限值≤1000mg/L | 进水浊度限值≤500mg/L |
| 占地面积 | 占地面积小 | 占地面积较大 |
| 施工周期 | 施工周期短，整体成套加工，现场组装。 | 施工周期很长，大量土建施工，受气候影响较大 |
| 二次利用率 | 整机可拆迁搬运 | 不可移动，无二次利用价值 |
| 能耗 | 除加药系统供电、控制系统供电及反洗泵供电外，无其他动力设备，能耗低 | 各个构筑物需建设中间水池、配置提升泵等，能耗大。 |
| 运行维护 |
|
|
| 型号 | 处理量（m3/h） | 进水口 | 出水口 | 反洗流量（m3/h） | 外形尺寸(mm) | 运行重量 | 水利用率 |
| FASL-5P | 5 | DN50 | DN50 | 25 | 2200×1000×2600 | 12 | 90%-97% |
| FASL-10P | 10 | DN80 | DN80 | 53 | 2800×1500×2600 | 18 | 90%-97% |
| FASL-20P | 20 | DN100 | DN100 | 50 | 3300×2500×2600 | 35 | 90%-97% |
| FASL-40P | 40 | DN125 | DN125 | 98 | 5200×3000×2600 | 68 | 90%-97% |
| FASL-50P | 50 | DN150 | DN150 | 129 | 6200×3000×2600 | 81 | 90%-97% |
| FASL-80P | 80 | DN200 | DN200 | 180 | 8100×3000×3600 | 120 | 90%-97% |
| FASL-100P | 100 | DN200 | DN200 | 273 | 9500×3600×3600 | 160 | 90%-97% |
| FASL-120P | 120 | DN200 | DN200 | 320 | 1100×3600×3600 | 190 | 90%-97% |
| FASL-150P | 150 | DN250 | DN250 | 370 | 13400×3600×3600 | 225 | 90%-97% |
| FASL-200P | 200 | DN300 | DN300 | 450 | 17100×3600×3600 | 300 | 90%-97% |
全自动运行
值班人员只要定时作水质监视外，无需对净水装置操作管理
杂质颗粒去除率高，稳定
高浓度絮凝层使原水杂质颗粒充分接触,自动排泥系统,泥渣杂质及时排除
出水水质稳定良好
折板或网格絮凝及斜板沉淀设计，使得絮凝及沉淀效果大幅度提高
新颖智创的集水系统
集水均匀有效，提高了体积利用系数，而且其集水水头小
净水系统自动化
净水系统自动化保证系统的高效
自耗水率低
水回收率高达90-97%，对节省有限的水资源起着积极的作用
占地面积小
与一般净水构筑物相比，可节省占地面积50%以上，室内外均可安置
基建工期短
为常规的澄清过滤设施施工周期的四分之一
P系列一体化净水器适用于原水浊度小于500mg/L的各类江、河、湖、水库、地下水等为水源的农村城镇，工矿企业的水厂，集中供水站等，出水可满足浊度≤3mg/L。适用于可以在清水池增加反洗泵的用水场所。对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。可用于高纯水、饮料工业用水、锅炉用水等系统的预处理设备。用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。用于中水回用系统，以污水厂排放水为水源，经处理后回用于用水设施。
