G系列重力式无阀滤池

　　来水(上级出水或待处理水)经分配水箱进入进滤器，自上而下地过滤，当滤后水通过水帽到达并充满集水区后，开始经由连通管进入清水箱，清水箱也称冲洗水箱，当清水箱水满后由溢流管道外送。由于滤层不断截留进水中的悬浮物，滤层的水头损失逐渐增加，使得虹吸上升管中的水位上升。当水位上升进入虹吸辅助管口时，水自该管开始下落，下落工程中，由于水力作用通过抽气管将虹吸下降管内的空气带走，形成真空(负压)。当负压到达设计值时，便发生虹吸现象，此时水箱中的水自下而上地反洗使滤料得以“再生”。由于连续不断反洗滤层，清水箱中水位下降至破坏斗时，虹吸作用被破坏，反洗结束，过滤装置又重新开始工作。

　　无阀滤池的冲洗是全自动的，有时因管理上的需要，在滤池水头损失还没有达到最大时就需要冲洗，为此设有强制冲洗器，强制冲洗器利用压力水造成辅助管内产生负压，通过抽气管的作用形成虹吸。

　　重力式无阀滤池由分配水槽、进水管、过滤室、集水区、连通管、冲洗水箱、溢流槽、虹吸上升管、虹吸下降管、虹吸辅助管、抽气管、排水水封箱、虹吸破坏管、虹吸破坏斗、强制虹吸装置、强制破坏装置等组件构成，是集水力学、结构学、空气动力学为一体的净化水装置。

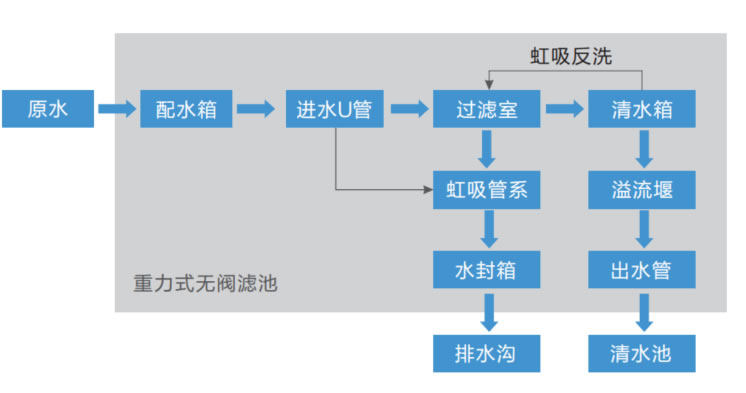

工艺流程图

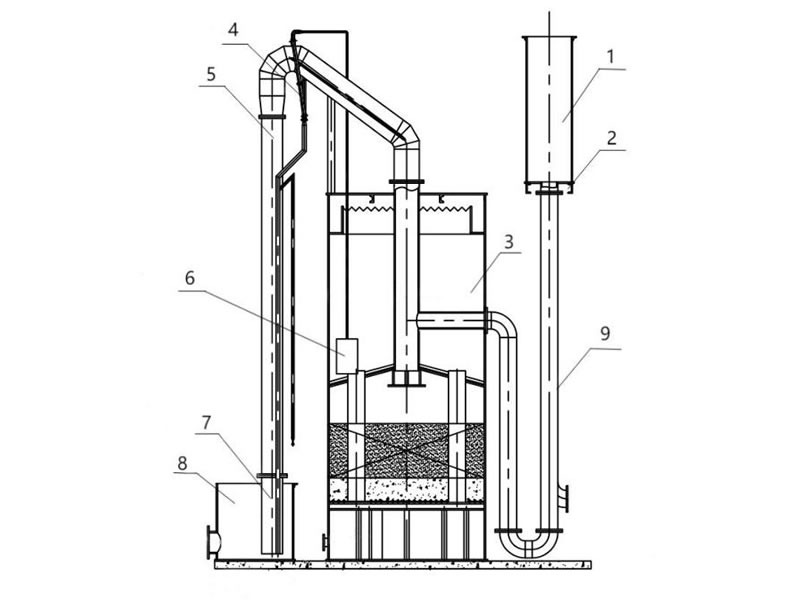

示意构造图

技术参数

　　G系列无阀滤池适用于原水浊度相对较低的各类地表水、地下水等为水源的农村城镇，工矿企业的水厂，集中供水站等，出水可满足浊度≤1-3mg/L。适用于来水带有一定压力而又无电力供应的水站场所，如高位水库水处理后下送等。用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理;用于地表水净化，地下水除铁除锰;用于城市、乡镇自来水厂的过滤处理;用于软化、除盐处理的前处理;用于游泳池、喷泉水景的净化处理;用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等。
